非接触バイタル生体センサーの用途例

アイデア次第で幅広い応用が可能!様々な展開例をご紹介します。
(下記は参考用アプリです。)
NDA契約後に通信仕様を開示させて頂きます。SDKとしては通信仕様書のみとなります。
但し、ご相談により参考用アプリのソースコードの開示をさせて頂きます。

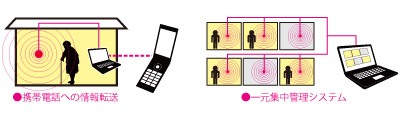

在室確認

用途:●独居高齢者●ホテル●社員寮●拘置施設 他

在室確認

ルームタイプのセンサーを設置する事で、在室の有無をパソコンシステムで簡単に表示出来ます。

非接触バイタル感知式なので画像映像管理の場合と異なり、被験者のプライバシーを守りながら正確な管理が可能です。

在宅介護用アプリMIOWHS for Android(ソースコード開示可能)+非接触バイタル生体センサーの特徴
  • ご自宅で介護される場合の、緊急通報用としてご使用いただけます。内容として離床、呼吸異常、脈異常の3通りの異常発報をします。事前登録した最大3件まのでメールアドレスに同時に通報できます。
  • スマートフォンの格安機(月額2000円台)またはタブレット機をセットでご使用いただけます。(スマホはDocomo等公衆回線経由、タブレットはWifi経由)
  • スマートフォン、タブレットともAndroid ver.4.2以上。ただし機種によってアプリをインストールしても動作しない場合があります(ご相談下さい)。
見守りルームセンサーMS-101(Bluetooth版)+スマホまたはタブレット

見守りルームセンサーMS-101(Bluetooth版)+スマホまたはタブレット

当見守りルームセンサーは徘徊感知センサーとしても有効です。ただ部屋の外に出られた場合と、部屋で亡くなられた場合の判断は同じく離床(居ない)として判断します ので、その場合はドアセンサーまたはネットワークカメラとの併用をお勧めします。

取り付けは 大きさ約8畳MAXの部屋までで、天井角に取り付けていただき、部屋の対角線方向&下方35度に向けて取り付けて下さい。その場合、前方直下のベッドまたはソファーの位置で呼吸と脈が検知できます。その場合呼吸と脈の検知距離はtyp2.5mですが、体動は約8畳(4m×4m×高さ2.5m)まで検知できます。

ただセンサーからの距離typ2.5mより遠い所である時間(設定可)対象の方が動かずじっとされていた場合、部屋に不在か亡くなられたと判断します。動かれている場合は体動を検知し続け在室と判断します。

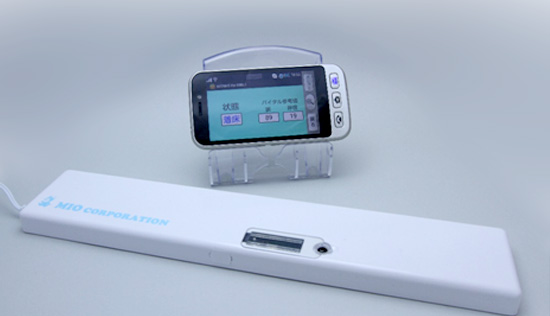

見守りベッドセンサーLS-101(Bluetooth版)+スマホまたはタブレット
見守りベッドセンサーLS-101(Bluetooth版)+スマホまたはタブレット

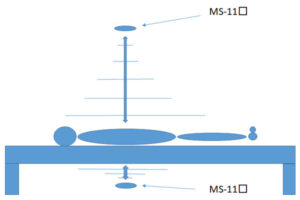

センサーはマット上面から30cm以内下方、心臓の直下、身長方向と90°の角度で設置してください。

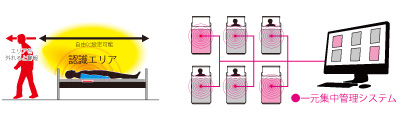

脈・呼吸の見守り

用途:●介護施設●ターミナルケア施設 ●病院他

離床確認

ベッドタイプのセンサーを設置する事で、指定したベッドの範囲でのバイタルデータをパソコンに転送出来ます。

また、ソフトの対応だけで複数のベッドを一元管理する事が出来るので少人数で効率の良い管理が可能です。

導入事例として『ナーシングホームあい「誉」』様をご紹介します。
http://cosumosu.info/homeaihomare.html
有料老人ホームですが、経管栄養、CV対応が特徴です。
一種のターミナルケアの施設ですが、36床全てが寝たきりの方で下記の方の入居が可能です。

  • 経鼻経管栄養
  • 経皮経管栄養(胃瘻)
  • 在宅中心静脈栄養(HPN)
  • 高カロリー輸液(IVH)

他、人工呼吸器の設備があり、安心です。
特徴は弊社の非接触バイタル生体センサーMS-106(生体反応センサー)を36床(エアーマット採用ベッド)全てに導入しており、夜間の見守り、状態の急変、看取りに瞬時に対応します。しかも当センサーはマットの下に置くだけです。

異常が発生した場合はナースコールシステムと連動してPHSの呼び出しにより現場へ直行できます。
またナースセンターに設置したモニターにより全入居者様の脈・呼吸・状態が一目で分かり、ご家族様からもご好評を得ています。

  • ナーシングホームあい「誉」
  • ナーシングホームあい「誉」
介護施設用アプリMIOWHS for Windows(ソースコード開示可能)+非接触バイタル生体センサーの特徴
  • 最大50床(見守りベッドセンサーLS-106 Wifi版)または50室(見守りルームセンサーMS-106 Wifi版)を管理できます。LS-106はベッドのマットの上面より30cm以内下方、心臓の直下、身長の90°方向に設置してください。 MS-106はMAX8畳の部屋の天井角に取り付け、部屋の対角線方向&35°下方の方向に取り付けて下さい。
  • 離床状態表示、脈数表示(参考値)、呼吸数表示(参考値)
  • センサーが判断したバイタル値異常(看取りを含む)のフラグの出力を受け、本アプリで事前登録したメルアド3件まで異常通報のメールを送ることができます。
  • また同時に、ある部屋のベッドにおられる方の異常をセンサーが検知した場合、MIOWHS-Wからシリアル出力する異常信号を接点信号に変換することにより、ナースコールシステムに繋ぎこみ連動できます。
  • PC:OS=Windows8 64bit メモリ8GB(デスク トップ)
  • また、呼吸、脈の監視が不要であれば、PCなしスタンドアローン機としてLS-105(接点出力版)を直接施設のベッド際のナースコールの押釦スイッチに有線で並列に繋ぎ込めば、自動で離床または看取りの緊急通報をナースコールシステム に出力できます。

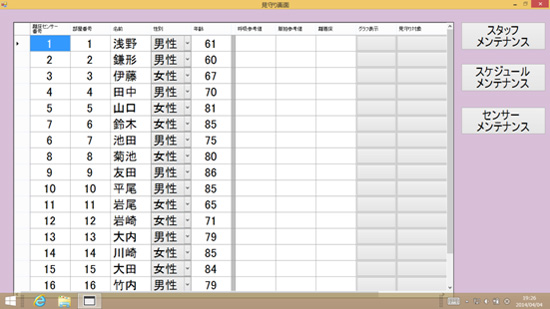

介護施設用アプリMIOWHS-W

PCの画面コピー

(PCの画面コピー:右の白い空白は呼吸参考値、脈参考値、離着床の表示)

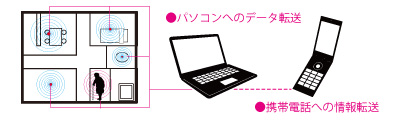

所在確認機能(建物内)

用途:●独居高齢者●幼児の留守番 他

所在確認機能(建物内)

複数のルームタイプのセンサーを設置、連携させる事で家屋内での人の移動やその状況を把握する事が可能です。緊急の事態には携帯電話に異変情報を転送する事も可能です。

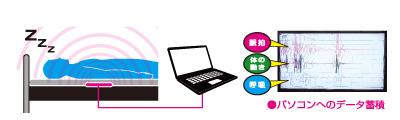

睡眠の記録

用途:●呼吸のコンディションの個人的なデータ管理

睡眠の記録

ベッドタイプのセンサーを設置する事で、就寝中の身体の状況を把握するデータを取得する事ができます。時間感軸のグラフが作成出来るので、睡眠時の無呼吸状態などの参考データを得る事ができます。

動物の手術後の経過確認

用途:●獣医さんの術後管理

動物の手術後の経過確認人間と同様に動物のバイタルデータを取得する事も可能です。牛や馬等の大型動物からウサギやネズミ等の小動物まで対応可能です。状況の異変が発生した場合は携帯電話に警報を飛ばす事も可能です。

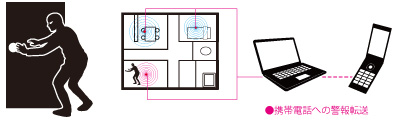

侵入者の確認

用途:●事務所・一般家庭

侵入者の確認

複数のルームタイプのセンサーを設置、連携させる事で家屋内での人の移動やその状況を把握する事が可能です。「留守番」設定をあらかじめしておけば、思わぬ侵入者の情報も緊急警報としてには携帯電話に転送する事も可能です。

パソコンを使わない使い方

パソコンを使わない使い方

LS-101-01(TAISコード取得済:01461-000001)弊社ベッドセンサーをベッドのマットの下に設置する使い方で、非接触で脈・呼吸・体動がない事を感知した時、ブザーまたは回転灯を回します。

「遠隔コントロール」当センサーをスタンドアローン(WIFIルータ併用)で設置提案

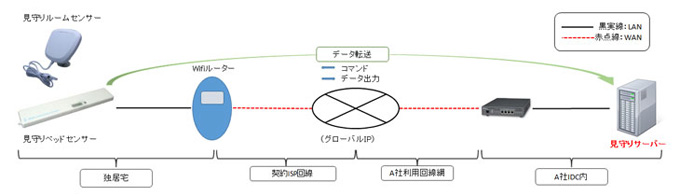

見守りセンサーと見守りサーバー接続に参考例

見守りセンサーと見守りサーバー接続に参考例

*センサーの学習機能・感度調整はサーバー側から遠隔で操作可能。
*通信はサーバー側からコマンドを送り、センサー側から脈・呼吸・体動の数値データーをサーバー側へ出力可能。
*センサー側にて事前に設定された閾値による脈・呼吸の異常判定を、サーバー側からのコマンドにより出力可能。

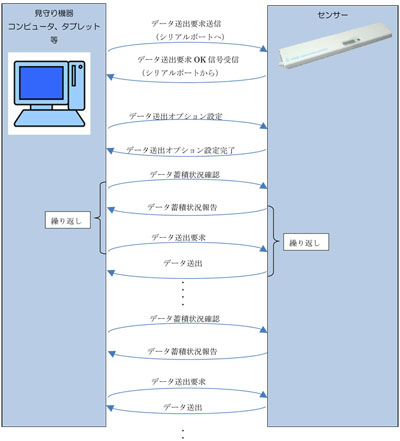

通信システム

当センサーを遠隔で見守りサーバーからコントロールする通信システムのご提案をします。

当センサーは別紙の様にWIFI等を介してネットにつながっている事が前提ですが、図の様にPCまたは見守りサーバー側からコマンドを受け取り、センシングした脈・呼吸・体動の数値データを送り返す形で通信をすることができます。

よって見守りサーバー側でアプリを構築すれば、ヘルスケア等見守りサービスが構築出来ます。あるいはお客様で見守りシステムがすでに構築されている場合でも、若干の変更で当センサーを繋ぎこむことが出来ます(実績あり)。

また当センサーは24GHzの電波で人間のバイタル値を感知していますが、電波本来の性質により外来電波ノイズの影響を受けます。それをキャンセルする「学習」と言う重要な機能を当センサーは内蔵していますが、それもPCまたは見守りサーバー側からコマンドを送ることにより当センサーに遠隔で学習させることが出来ます。

同じく感度調整も可能で遠隔でコントロールできます。これは見守りベッドサンサー、見守りルームセンサーとも同様です。是非ご検討下さい。

本資料の前提
当センサーと見守り機器(PCやタブレット)はBluetooth等シリアル通信が成立している状況を前提にしております。
