低温用LED

お客様のニーズに沿った低温用LEDの提案を行っております。

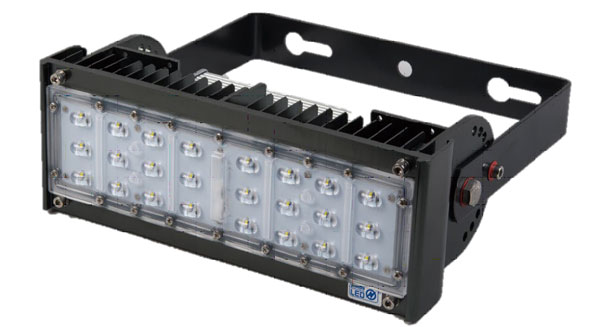

超低温用(-60℃)LED

超低温用(-60℃)LED照明器具

超低温用(-60℃)LED照明器具 RSSⅡ-F4-70

-60℃ F4級対応品

-60℃~20℃ の範囲でのご使用可能

仕様

RSSⅡ-F4-70

消費電力
70W
全光束
9350lm
入力電圧
AC85~265V
使用温度範囲
-60°C~20°C F4級対応
保存温度範囲
-60°C~60°C
保護等級
IP65(防水・防塵)
色温度
3000K(電球色)・5000K(昼白色)
照射角度
140°
電源
別置(外付け)
寸法
W298mm × H115mm × D278mm
重量
1,7Kg(電源別)

免責事項

  • 本製品は、予告なく変更あるいは製造を中止する場合がありますので、ご注文に際しては最新の情報をご確認ください。
  • 本製品を改造したり部品を追加・変更して使用したことによる損害に関して当社は一切責任を負いかねます。
  • 火災・地震などの天災、第三者による行為、その他の事故、お客様の故意または過失、誤用、その他の異常な条件下での使用により故障および損傷が生じた場合、当社は一切の責任を負いかねます。
  • 本装置の接続、使用方法または使用不能から生じる付随的な損害(事業利益の損失、事業の中断など) に関して、当社は一切の責任を負いかねます。

カタログダウンロード

カタログ:RSSⅡ-F4-70(553KB)

get_adobe_reader
PDFファイルの閲覧には、Adobe Acrobat Reader(無償)が必要です。お持ちでない方は、ダウンロード願います。

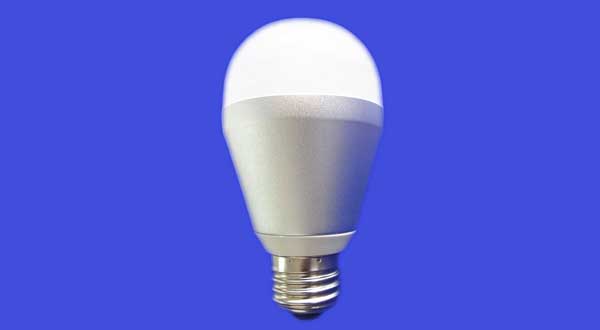

プレハブ冷凍冷蔵庫用LED電球

プレハブ冷凍冷蔵庫用LED電球

冷凍域(-40℃)対応可能なLED庫内灯

既存の白熱電球から交換するだけで使用可能(口金E26タイプ)

冷凍冷蔵庫用LED
今までのLED照明では難しかった多湿の箇所への設置が可能
低温対応
冷凍域(-40℃)対応可能な新・LED庫内灯
節電
9.5Wタイプで 白熱電球の60W相当の810Lm
長寿命
白熱電球の約20倍以上の長寿命40,000時間点灯(1日8時間で12年以上)
広い照射角
中央を円錐型にすることにより広い照射角を実現(照射角150°)

※屋外にも強い 防水規格 IP55取得品(水のかかる場所では防水器具に取り付けてください。)

仕様

品名
防湿・防塵 IP55 LED電球
型名
LDA10N-H
発光色
昼白色
全光束
810(lm)
明るさの目安
白熱電球60W形相当
消費電力
9.5W±10%
光源
LED(日亜化学製)
動作温度
-40℃~40℃
保管条件
-40℃~60℃
寿命
40,000時間
平均演色評価数
Ra=90以上
本体
アルミおよび樹脂
口金
E26
外形寸法
外径:Φ60mm×長さ:106mm
重さ
115g
入力
AC100V 50/60Hz

コスト シミュレーション

白熱電球からLED電球に変えた場合のコスト比較

(LED電球の寿命40,000時間で比較)
  • 60W白熱電球(寿命1,000時間)
    電気代
    60W(消費電力)×40,000H(使用時間)×0.027円/Wh(電気料金)=64,800円
  • 9.5W LED電球(寿命40,000時間)
    電気代
    9.5W(消費電力)×40,000H(使用時間)×0.027円/Wh(電気料金)=10,260円
  • LEDは電気料金が

    54,540円もお得

注意事項

  • 物をぶつけたり、傷をつけたり、強く握ったりしないでください。
  • 調光機能の付いた照明器具や回路、非常用照明器具、誘導灯器具、などでは使用できません。
  • 点灯中や消灯直後はランプが熱いので触れないでください。
  • 直流電源で使用しないでください。
  • LED素子には光色、明るさにバラツキがあるため同じ型名の商品でも光色・明るさが異なる場合があります。
  • 記載の内容については予告なく変更する場合があります
  • 製品の外観・仕様は改良の為予告なく変更することがあります。

カタログダウンロード

カタログ:プレハブ冷凍冷蔵庫用LED電球 LDA10N-H (PDF:679KB)

get_adobe_reader
PDFファイルの閲覧には、Adobe Acrobat Reader(無償)が必要です。お持ちでない方は、ダウンロード願います。

IP65密閉防水型LED照明器具

IP65 密閉防水型LED照明器具

IP65 防水・防塵密閉防水型LED照明器具 MI-D-WP1200シリーズ

-30℃~40℃ の範囲でのご使用可能

<冷凍/冷蔵倉庫に最適>軒下・駐車場・駐輪場・倉庫蒸気や粉じんが発生する工場に

仕様

MI-D-WP1202

直管搭載数量
40W形 2灯
全光束
5000lm
消費電力
32W
外形寸法
1266 x 130 x 94mm
重量
1,800g

MI-D-WP1201

直管搭載数量
40W形 1灯
全光束
2500lm
消費電力
16W
外形寸法
1266 x 88 x 94mm
重量
1,000g

MI-D-WP602

直管搭載数量
20W形 2灯
全光束
2000lm
外形寸法
658 x 130 x 94mm
重量
900g

MI-D-WP601

直管搭載数量
20W形 1灯
全光束
1000lm
外形寸法
658 x 88 x 94mm
重量
500g

共通仕様

動作温度
-30℃~40℃
保護等級
IP65
本体カバー材質
ポリカーボネート
色温度
5000±500k(昼白色)
演色性
Ra80
寿命
40,000h
入力電圧
AC100-240V

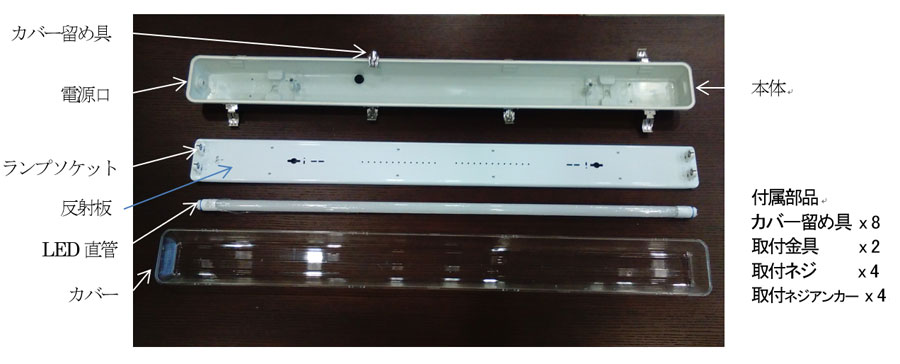

器具の取り付け方法・各部の名称

器具の取り付け方法・各部の名称

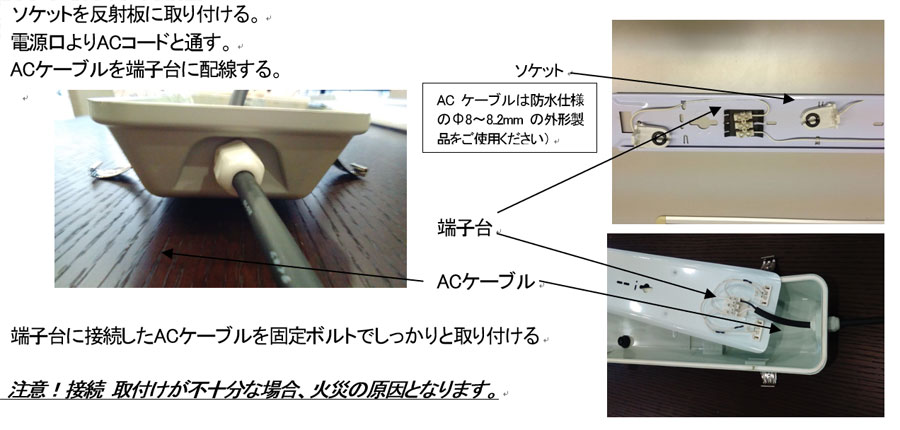

本体と電源との配線

本体と電源との配線

反射板の取付

反射板の取付

LEDランプの取付け

LEDランプの取付け

カバーの取付け

カバーの取付け

本体の取付け

本体の取付け

電源の接続

電源入力ケーブルを交流電源に接続する。
注意 ! 接続が不完全な場合、火災の原因となります。

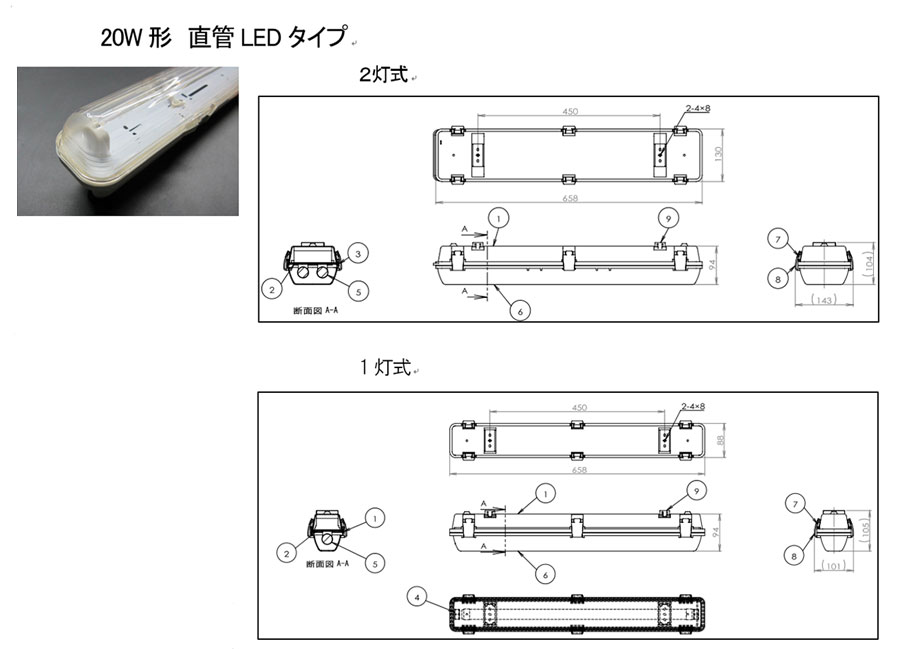

寸法

40w形直管LEDタイプ 20w形直管LEDタイプ

品質保証

  • 保証期間は弊社出荷より2年間です。
  • 保証期間中に通常使用において、万が一故障が生じた場合は無償修理又は交換いたします。
  • ただし、故障原因が下記の場合は保証範囲外とさせていただきます。
  1. ご使用上の取り扱いの過誤により発生した故障
  2. 製品の改造、不当な修理により発生した故障
  3. 火災、地震、水害等天災地変などの不可抗力による故障及び破損の場合
  4. 故障原因が本製品以外に起因する場合
  5. 上記以外で弊社の責に帰する事のできない原因により発生した故障

使用上の注意

  • 本製品を接続する際は、仕様書に記載された電源電圧を確認してからお取り付けください。
  • 本製品の設置・使用する周辺温度は仕様書記載の温度範囲内でご使用ください。
  • 電源電圧は仕様書に記載された範囲内でご使用ください。電圧が高すぎますと製品の発熱、短寿命、破損、電圧が低すぎますとLEDのチラツキ、不点灯等の原因となります。
  • 電源電圧が急変、または不安定な場所でのご使用はお避けください。
  • 調光器を接続しないでください。故障の原因となります。

安全上の注意

  • 本製品を仕様外に接続した場合、接続した装置や機器ならびに周囲環境に対して破損、破壊などの重大な損害を与える可能性があります。
  • 仕様に記載された仕様の範囲内で設置、使用してください。
  • 本製品は一般機器用途に準じて設計されています。特殊用途(使用機器、使用環境)にご使用を想定されている場合は、事前に販売担当までご相談をください。
  • 本製品は厳重な品質管理のもとに製造しており、保護装置も内蔵しておりますが、重要な設備への適用に際しては不動作が発生しても重大事故や重大損失にいたらないよう、設備側にも安全装置を設置してください。

免責事項

  • 本製品を改造したり部品を追加・変更して使用したことによる損害に関して当社は一切責任を負いかねます。
  • 火災・地震などの天災、第三者による行為、その他の事故、お客様の故意または過失、誤用、その他の異常な条件下での使用により故障および損傷が生じた場合、当社は一切の責任を負いかねます。
  • 本装置の接続、使用方法または使用不能から生じる付随的な損害(事業利益の損失、事業の中断など) に関して、当社は一切の責任を負いかねます。

カタログダウンロード

カタログ:密閉防水型LED照明器具 MI-D-WP1200 (PDF:1MB)

get_adobe_reader
PDFファイルの閲覧には、Adobe Acrobat Reader(無償)が必要です。お持ちでない方は、ダウンロード願います。

水銀灯代替LED照明器具 N400/N700

水銀灯代替LED照明器具 N400/N700

低温(-30℃)~高温(+50℃)対応LED照明器具

均一な床面照度
本製品は今までにない均一な床面照度を実現しています。一般的なLED照明は床面に対して均一な明るさが出ず、LED導入後のトラブルとなる原因になっていましたが、当社では自社でレンズの設計を行い 世の中の製品にはない、フラットで均一な配光を実現しています。
品質
高天井用のLED照明において、電源基板とLED、放熱の設計が最も重要で品質に関係します。当社では不良の原因となる点をすべて取り除く為、様々な試験や独自の設計を盛り込んでいます。LEDチップは日亜化学工業㈱製を使用。日本で最も信頼性のおけるLEDチップで、効率も最高峰です。
超低ノイズ
今回誕生したLEDは設計の際、どこでも安心してご使用頂けるようにノイズを最大限に抑える設計になっており。CISPR15の基準をはるかに下回る業界でも類を見ない超低ノイズ化を実現しています。

N400 仕様

400W水銀灯代替LED
仕様
400W水銀灯代替LED
電源
内蔵
タイプ
屋外・屋内共通
定格電源電圧(AC)
AC100V、200V、220V
電源電圧変動 許容範囲
AC90V-AC242V
消費電力
95W
発光効率
126lm/W
全光束(器具光束)
12,000lm
筐体
アルミニウム
本体重量(アームタイプ)
4500g(電源内蔵)
IP(防水防塵性)
IP66
動作保証温度
-30℃~+50℃
設計寿命※
50,000Hrs(光源:初期照度より30%ダウン)
色温度
5000Ktyp(4600K~5400K)
演色性
Ra70
照射角
80°
レンズ仕様
透明凸レンズ
力率
220V、230V:97.89%
EMC
IEC 61000-4-5:2005:Level 4

※推定寿命、保証値ではありません

N700 仕様

700W水銀灯代替LED
仕様
700W水銀灯代替LED
電源
外付け
タイプ
屋外・屋内共通
定格電源電圧(AC)
AC100V、200V、220V
電源電圧変動 許容範囲
AC90V-AC242V
消費電力
149W
発光効率
120lm/W
全光束(器具光束)
18,000lm
筐体
アルミニウム
本体重量(アームタイプ)
5400g(電源込み)
電源重量
1890g(吊下げタイプの場合)
IP(防水防塵性)
IP65
動作保証温度
-30℃~+50℃
設計寿命※
50,000Hrs(光源:初期照度より30%ダウン)
色温度
5000Ktyp(4600K~5400K)
演色性
Ra70
照射角
80°
レンズ仕様
透明凸レンズ
力率
220V、230V:99.0%
EMC
IEC 61000-4-5:2005:Level 4

※推定寿命、保証値ではありません

特徴

1.均一な床面照度

本製品は今までにない均一な床面照度を実現しています。一般的なLED照明は床面に対して均一な明るさが出ず、LED導入後のトラブルとなる原因になっていましたが、当社では自社でレンズの設計を行い世の中の製品にはない、フラットで均一な配光を実現しています。

均一な床面照度
照度ミュレーション
照度ミュレーション

2.品質

高天井用のLED照明において、電源基板とLED、放熱の設計が最も重要で品質に関係します。当社では不良の原因となる点をすべて取り除く為、様々な試験や独自の設計を盛り込んでいます。

  • 電源基盤

    電源基板は過酷なインドネシアの乾季に耐えうるよう、放熱性を考え電源部はウレタン樹脂で埋め、筐体に熱を逃がし、更に防水性、防塵性を向上させています。

  • 電子部品

    電子部品は組み立て前に自社で独自のノウハウにより選別し、ランク分けを行ってから製造ラインへ投入します。これにより、最適な部品のみを使用でき、部品の初期不良などによる故障を未然を防ぐことが出来ます。

  • 電源基盤

    LEDチップは日亜化学工業㈱製を使用。日本で最も信頼性のおけるLEDチップで、効率も最高峰です。
    ※日亜化学工業㈱ LEDチップ世界シェアNo.1 使用LEDの発光効率 168lm/w(世界トップ効率)

  • 電子部品

    LEDの放熱を最優先に考えた構造になっており環境周囲温度60℃で連続使用をしても、60,000時間もの設計寿命を誇ります。
    一般的な他社のLEDは放熱を阻害する構造になっておりインドネシアの過酷な環境に耐えきれません。

3.超低ノイズ

今回誕生したLEDは設計の際、どこでも安心してご使用頂けるようにノイズを最大限に抑える設計になっており、CISPR15の基準をはるかに下回る業界でも類を見ない超低ノイズ化を実現しています。

国際規格:IEC 61000-4-5-2005
国際規格:CISPR15-2005+A1:2006

カタログダウンロード

カタログ:N400/N700(2.28MB)

get_adobe_reader
PDFファイルの閲覧には、Adobe Acrobat Reader(無償)が必要です。お持ちでない方は、ダウンロード願います。

店舗ショーケース用棚下灯 WK-TSLED

棚下灯

店舗ショーケース用棚下灯

たなと商品を美しくメイクアップ 用途が広がるコストパフォーマンスモデル

業界No.1効率
130lm/w
業界No.1演色性
Ra90

電源内蔵型で簡単設置
PSE対応

仕様

WK-TSLED 300

入力電圧
AC100V
全光束
520lm
消費電力
4.5W
発光効率
130.0lm/w
色温度
5000Kまたは6500K
動作温度
0℃~40℃
外形
長さ248mm × 幅46mm × 高さ15mm
備考
受注生産

WK-TSLED 600

入力電圧
AC100V
全光束
1000lm
消費電力
7.5W
発光効率
130.0lm/w
色温度
5000Kまたは6500K
動作温度
0℃~40℃
外形
長さ548mm × 幅46mm × 高さ15mm
備考
受注生産

WK-TSLED 900

入力電圧
AC100V
全光束
1400lm
消費電力
10.5W
発光効率
130.0lm/w
色温度
5000Kまたは6500K
動作温度
0℃~40℃
外形
長さ848mm × 幅46mm × 高さ15mm
備考
販売中

WK-TSLED 1200

入力電圧
AC100V
全光束
1810lm
消費電力
13.0W
発光効率
130.0lm/w
色温度
5000Kまたは6500K
動作温度
0℃~40℃
外形
長さ1148mm × 幅46mm × 高さ15mm
備考
受注生産

Ra95タイプは受注生産品です。

注意事項

  • 物をぶつけたり、傷をつけたり、強く握ったりしないでください。
  • 調光機能の付いた照明器具や回路、非常用照明器具、誘導灯器具、などでは使用できません。
  • 点灯中や消灯直後はランプが熱いので触れないでください。
  • 直流電源で使用しないでください。
  • LED素子には光色、明るさにバラツキがあるため同じ型名の商品でも光色・明るさが異なる場合があります。
  • 記載の内容については予告なく変更する場合があります
  • 製品の外観・仕様は改良の為予告なく変更することがあります。

カタログダウンロード

カタログ:WK-TSLED(427KB)

get_adobe_reader
PDFファイルの閲覧には、Adobe Acrobat Reader(無償)が必要です。お持ちでない方は、ダウンロード願います。
