直管型蛍光灯タイプ

直管型蛍光灯タイプLED照明

新未来灯製品の特徴

安心安全設計
国内有名電源メーカー製の専用電源(外付け/PSE適合品)を採用し.その上でTUBEに保護回路を追加いたしました。TVSダイオードを使用しておりますので、誤ってAC直結した場合でも壊れません。もちろん従来通りEMC対策も万全です。
超軽量化
新設計のヒートシンク採用により大幅な軽量化(重量200g)に成功いたしました。器具に負担をかけることはございません。
長寿命
本製品の寿命(設計値)は50,000時間で従来品より1万時間UPいたしました。しがも、蛍光灯のような急激な輝度低下や球切れ前の不快な点滅は起こりません。
明るさ
クラス最高レベルの21OOlm(5000K、6000K)です。しかも、眩しくない目に優しい拡散力パータイブです。また、演色性についても改善(Ra=80以上)されております。
特許フリー
ソウルセミコンタフタ製のLEDパッケージを採用し、特許問題の心配もございません。
  • 明るさと、色温度がお選びいただけます。全機種即納体制でお届けいたします。
  • 省エネ重視タイプと明るさ重視タイプを専用電源でお選びいただけます。
  • 色温度も各種取り揃えておりますので、お客様に最適な光空間を実現できます。

製品ラインアップ

MI-T12D(省エネタイプ)

従来照明
直管40W形
色温度(K)
6000k 昼光色
TUBE重量(g)
200g
使用電源(mA)
510mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
22W
全光束(lm)
2150lm
直下照度1m
520lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12D(高輝度タイプ)

従来照明
直管40W形
色温度(K)
6000k 昼光色
TUBE重量(g)
200g
使用電源(mA)
570mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
25W
全光束(lm)
2350lm
直下照度1m
600lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12N(省エネタイプ)

従来照明
直管40W形
色温度(K)
5000k 昼白色
TUBE重量(g)
200g
使用電源(mA)
510mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
22W
全光束(lm)
2120lm
直下照度1m
510lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12N(高輝度タイプ)

従来照明
直管40W形
色温度(K)
5000k 昼白色
TUBE重量(g)
200g
使用電源(mA)
570mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
25W
全光束(lm)
2300lm
直下照度1m
590lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12W(省エネタイプ)

従来照明
直管40W形
色温度(K)
4200k 白色
TUBE重量(g)
200g
使用電源(mA)
510mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
22W
全光束(lm)
2100lm
直下照度1m
500lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12W(高輝度タイプ)

従来照明
直管40W形
色温度(K)
4200k 白色
TUBE重量(g)
200g
使用電源(mA)
570mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
25W
全光束(lm)
2280lm
直下照度1m
580lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12L(省エネタイプ)

従来照明
直管40W形
色温度(K)
3000k 電球色
TUBE重量(g)
200g
使用電源(mA)
510mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
22W
全光束(lm)
2050lm
直下照度1m
490lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠

MI-T12L(高輝度タイプ)

従来照明
直管40W形
色温度(K)
3000k 電球色
TUBE重量(g)
200g
使用電源(mA)
570mA
入力電圧(V)
AC100V~242V(50/60Hz共用)
入力電流(A)
0.3A以下
定格負荷電圧(V)
DC30V~DC42V
効率(%)
82%以上
消費電力(W)
25W
全光束(lm)
2230lm
直下照度1m
570lx
演色性(Ra)
Ra=80以上
外形(mm)
26.7Φ×1198mm
使用温度(℃)
-10℃ ~ 50℃
使用湿度範囲(%)
80%RH以下(結露無きこと)
保存温度(℃)
-10℃ ~ 60℃
保存湿度範囲(%)
90%RH以下(結露無きこと)
保護回路
電流ヒューズ、無負荷保護回路、過電流保護回路
絶縁耐圧(kV)
3kV(DC/1分)
安全規格
PSE適合品 / ROHS規制適合品
高調波歪率
IEC61000-3-2 クラスC準拠
  • 2灯用電源(1台の電源で2灯同時点灯)も対応可能ですのでご相談ください。
  • 保証期間はご購入日より2年間です。
  • PL保険加入済です。
  • LEDを使用しておりますので、製品の色調には多少バラツキがございますのでご了承ください。
  • 改良のため予告なく仕様の変更をする場合がございます。

専用電源

D-1L601W-3
510mA(省エネタイプ)
D-1L601W
570mA(高輝度タイプ)
  • お客様の使用条件および使用環境によって値が異なる場合があります。初期照度70%低減時とします。
  • LED素子にはバラツキがある為、製品の色合い、明るさに若干のバラツキが生じる可能性があります。
  • 電源はご用途に応じてエコタイプ(510mA)とハイパワータイプ(570mA)をお選びいただけます。

構成図

構成図

※必ず専用電源を使用してください。
(他製品を使用しますと正常に点灯しなかったり発火の恐れがございます。)

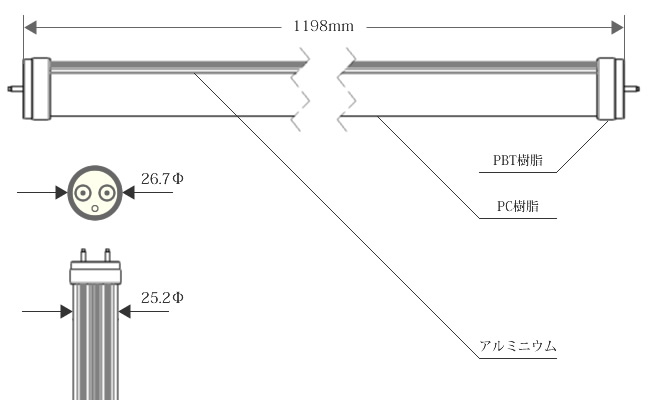

直管型LED照明寸法図

直管型LED照明寸法図

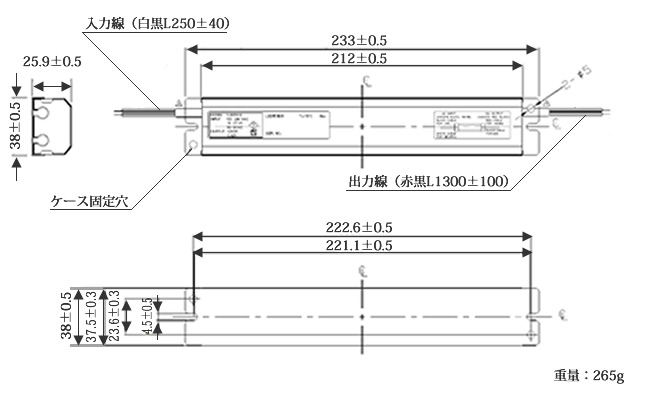

専用電源寸法図

専用電源寸法図
  • 設置後、灯具用『注意ラベル』を見える位置に貼付して下さい。
  • 既存の安定器もしくは、インバータの絶縁・撤去し、専用電源を取付てください。
  • 片側のリード線を絶縁処理してください。
  • 片側のリード線を専用電源と結線処理してください。灯体には極性はありませんが、通電方向に『給電側』シールを貼付していますので、接続時にはご注意ください。

保証について

保証期間は、納品日より2年間です。

保証の免責事項
  1. 弊社発行の取り付けマニュアルに基づいた施工、設置工事を行わない上で、本製品を照明器具に設置した場合の故障および損傷。
  2. 異なった目的での使用、使用上の誤り、および不当な施工、設置、修理や改造による故障および損傷。
  3. ご購入後の輸送、移動時の落下・衝撃などでの故障および損傷。
  4. 自然災害、人的災害、公害、塩害、異常電圧・周波数等、浸水、落下、落雷などにより生じた故障および損傷。
  5. 油、煙、熱、塵、水などの劣悪環境による故障および損傷。
  6. 極端に高温、低温、多湿、水気のある環境で使用した場合の故障および損傷。
  7. 故障や損傷の原因が本製品以外の部分である場合、またはその他の機器によって生じた場合。
  8. ご自身による、または、当社指定の取扱業者以外で修理、改造、分解などがおこなわれた場合。

設置実績

ニッポンレンタカー様

  • ニッポンレンタカー様
  • ニッポンレンタカー様

キャンドゥ浦安南口店様

  • キャンドゥ浦安南口店様
  • キャンドゥ浦安南口店様

キャナルシティ博多様

  • キャナルシティ博多様

設置例:スリーエフ様

  • 設置例:スリーエフ様
  • 設置例:スリーエフ様

生産終了品(保守対応のみ)

明るく、広角発光
ヒートシンク面積が小さく大きな照射角230°を実現。
高信頼性
国内大手電源メーカー製を採用(JET・PSE 取得品)。
軽量
290gと非常に軽量、照明器具に優しい。
長寿命
40,000時間の超寿命(蛍光灯の4-5倍)。
高演色
Ra78
低消費電力
電源込みの消費電力で22w±1W(40W型)一般蛍光灯の半分以下の消費電力。

MI-24N

従来照明
2400mm/110W蛍光灯
入力電圧(V)
AC100V~240V 50/60Hz(専用電源使用時)
消費電力(W)
50W(電源込み)±2W
専用電源
国内大手メーカー製電源使用(PSE取得品)
本体定格
DC40V/1.14A
全光束(lm)
4400lm
色温度(K)
5000k
照射角度
230°(輝度半減値角=120°)
設計寿命
40,000時間
外形(mm)
32Φ×2368mm
重量(g)
700g
TUBE材質
放熱性ポリカーボ(拡散)/アルミヒートシンク
動作温度範囲
-10℃ ~ 40℃
演色性(Ra)
Ra78 (昼白色)/ Ra80(電球色)
直下照度/1M
650lx

MI-24L

従来照明
2400mm/110W蛍光灯
入力電圧(V)
AC100V~240V 50/60Hz(専用電源使用時)
消費電力(W)
50W(電源込み)±2W
専用電源
国内大手メーカー製電源使用(PSE取得品)
本体定格
DC40V/1.14A
全光束(lm)
3900lm
色温度(K)
3000k
照射角度
230°(輝度半減値角=120°)
設計寿命
40,000時間
外形(mm)
32Φ×2368mm
重量(g)
700g
TUBE材質
放熱性ポリカーボ(拡散)/アルミヒートシンク
動作温度範囲
-10℃ ~ 40℃
演色性(Ra)
Ra78 (昼白色)/ Ra80(電球色)

MI-12N

従来照明
1200mm/40W蛍光灯
入力電圧(V)
AC100V~240V 50/60Hz(専用電源使用時)
消費電力(W)
22W(電源込み)±1W
専用電源
国内大手メーカー製電源使用(PSE取得品)
本体定格
DC40V/510mA
全光束(lm)
2120lm
色温度(K)
5000k
照射角度
230°(輝度半減値角=120°)
設計寿命
40,000時間
外形(mm)
27Φ×1198mm
重量(g)
290g
TUBE材質
放熱性ポリカーボ(拡散)/アルミヒートシンク
動作温度範囲
-10℃ ~ 40℃
演色性(Ra)
Ra78 (昼白色)/ Ra80(電球色)
直下照度/1M
510lx

MI-12L

従来照明
1200mm/40W蛍光灯
入力電圧(V)
AC100V~240V 50/60Hz(専用電源使用時)
消費電力(W)
22W(電源込み)±1W
専用電源
国内大手メーカー製電源使用(PSE取得品)
本体定格
DC40V/510mA
全光束(lm)
1890lm
色温度(K)
3000k
照射角度
230°(輝度半減値角=120°)
設計寿命
40,000時間
外形(mm)
27Φ×1198mm
重量(g)
290g
TUBE材質
放熱性ポリカーボ(拡散)/アルミヒートシンク
動作温度範囲
-10℃ ~ 40℃
演色性(Ra)
Ra78 (昼白色)/ Ra80(電球色)
直下照度/1M
460lx

MI-6N

従来照明
600mm/20W蛍光灯
入力電圧(V)
AC100V~240V 50/60Hz(専用電源使用時)
消費電力(W)
12W(電源込み)±1W
専用電源
国内大手メーカー製電源使用(PSE取得品)
本体定格
DC40V/270mA
全光束(lm)
1100lm
色温度(K)
5000k
照射角度
230°(輝度半減値角=120°)
設計寿命
40,000時間
外形(mm)
27Φ×580mm
重量(g)
150g
TUBE材質
放熱性ポリカーボ(拡散)/アルミヒートシンク
動作温度範囲
-10℃ ~ 40℃
演色性(Ra)
Ra78 (昼白色)/ Ra80(電球色)
直下照度/1M
290lx

MI-6L

従来照明
600mm/20W蛍光灯
入力電圧(V)
AC100V~240V 50/60Hz(専用電源使用時)
消費電力(W)
12W(電源込み)±1W
専用電源
国内大手メーカー製電源使用(PSE取得品)
本体定格
DC40V/270mA
全光束(lm)
900lm
色温度(K)
3000k
照射角度
230°(輝度半減値角=120°)
設計寿命
40,000時間
外形(mm)
27Φ×580mm
重量(g)
150g
TUBE材質
放熱性ポリカーボ(拡散)/アルミヒートシンク
動作温度範囲
-10℃ ~ 40℃
演色性(Ra)
Ra78 (昼白色)/ Ra80(電球色)

本製品はROHS規制対応品です。

カタログダウンロード

MI-T12シリーズカタログ(PDF:373KB) adobe_reader

旧Mi-Lightカタログ(PDF:519KB) adobe_reader

Get Adobe Reader
PDFファイルの閲覧には、Adobe Acrobat Reader(無償)が必要です。
お持ちでない方は、ダウンロード願います。
お問い合わせ

低温用LED照明他、製品情報・技術情報等に関するご質問・ご要望がございましたら、お気軽にお問い合わせ下さい。
